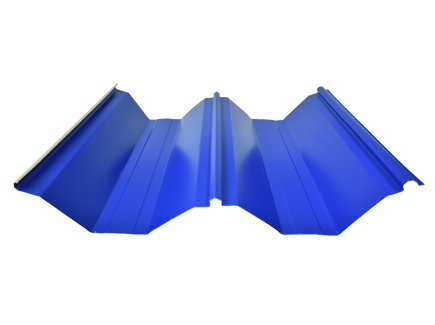

WMI 110-650BL
Forming Product ผลิตภัณฑ์

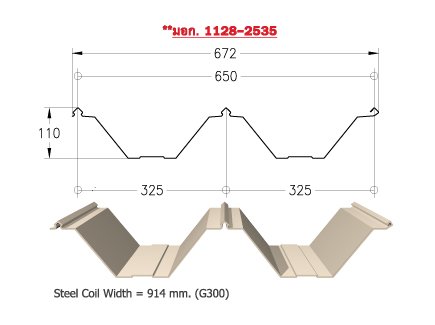

ลอนนี้เหมาะสำหรับหลังคาที่มีความลาดเอียง 5 องศาขึ้นไป ทั้งนี้ขึ้นอยู่กับความยาวของแผ่น และปริมาณการรับน้ำฝนสันลอนสูง 110 มม.ความกว้าง 650 มม.ช่วยเพิ่มการรับปริมาณน้ำฝนและความแข็งแกร่งให้แก่ โครงสร้างป้องกันการรั่วซึมของน้ำฝนได้ดี เนื่องจากการติดตั้งไม่ได้ใช้สกรูยิ่งบนแผ่นหลังคา แต่ใช้ระบบขายึดกับแผ่น สามารถต่อแผ่นได้ / รอยต่อแผ่นแนบสนิท /สวยงาม คงทน ไม่รั่ว สามารถติดฉนวนป้องกันความร้อน ลดเสียง ติดตั้งสะดวกรวดเร็ว
รัศมีการดัดโค้ง
หลังคาโค้งธรรมชาติ (SPRUNG CURVED ROOFING) รัศมีความโค้งต่ำสุด 400 เมตร
หลังคาปั้มโค้ง(CRIMP CURVED ROOFING) รัศมีปั้มโค้งต่ำสุด 0.85 เมตร
WMI 110-650BL
Forming Product ผลิตภัณฑ์
|

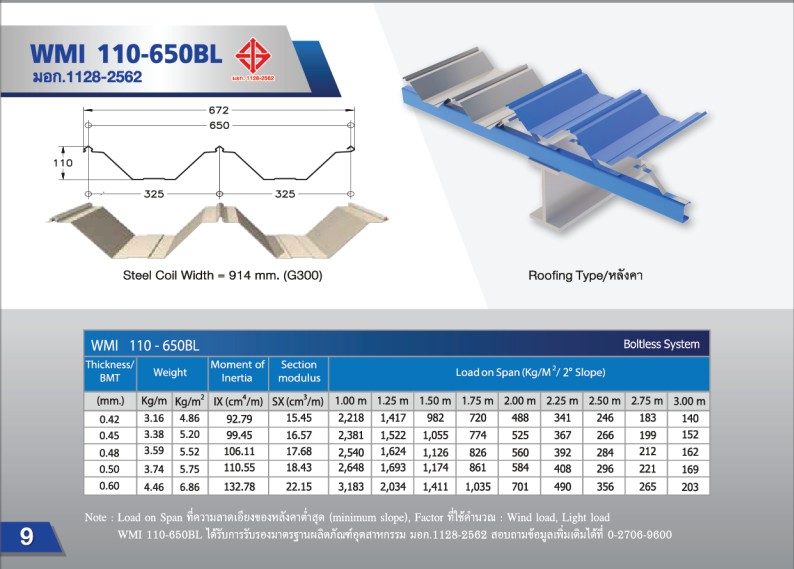

Thickness
|
Weight
|
Moment of Inertia
|
Section modulus
|
Load on Span ( Kg / M2 / 5° Slope )
|
(mm.)
|
Kg/m
|
Kg/m2
|
IX(cm4/m)
|
SX(cm3/m)
|
1.00 m
|
1.25 m
|
1.50 m
|
1.75 m
|
2.00 m
|
2.25 m
|
2.50 m
|
2.75 m
|
3.00 m
|
0.42 |
3.16 |
4.86
|
92.79 |
15.45 |
2218 |
1417 |
982 |
720 |
488 |
341 |
246 |
183 |
140 |
0.45 |
3.38 |
5.20
|
99.45 |
16.57 |
2381 |
1522 |
1055 |
774 |
525 |
367 |
266 |
199 |
152 |
0.48 |
3.59 |
5.52
|
106.11 |
17.68 |
2540 |
1624 |
1126 |
826 |
560 |
392 |
284 |
212 |
162 |
0.50 |
3.74 |
5.75
|
110.55 |
18.43 |
2648 |
1693 |
1174 |
861 |
584 |
408 |
296 |
221 |
169 |
0.60 |
4.46 |
6.86
|
132.78 |
22.15 |
3183 |
2034 |
1411 |
1035 |
701 |
490 |
356 |
265 |
203 |
WMI 110-650BL
- Thickness
- Weight
- Moment of Inertia
- Section modulus
- Load on Span
(mm.)
0.42
0.45
0.48
0.50
0.60
Kg / m
3.16
3.38
3.59
3.74
4.46
Kg / m2
4.86
5.20
5.52
5.75
6.86
IX(cm4 / m)
92.79
99.45
106.11
110.55
132.78
SX(cm3 / m)
15.45
16.57
17.68
18.43
22.15
1.00 m
2218
2381
2540
2648
3183
1.25 m
1417
1522
1624
1693
2034
1.50 m
982
1055
1126
1174
1411
( Kg / M2 / 5 Slope )
PRODUCT CALCULATION
โปรแกรมอำนวยความสะดวก เพื่อช่วยคุณ ประเมินพื้นที่ และปริมาณการใช้สินค้าให้ง่ายมากยิ่งขึ้น
ความกว้าง
เมตร
ความยาว
เมตร
ประเภท
ขนาด
ผลการคำนวณ
สินค้า : WMI 110-650BL
ความกว้าง :
เมตร
ความยาว :
เมตร
ปริมาณพื้นที่ :
ตร.ม.
ราคารวม :
บาท
*ข้อมูลนี้เป็นเพียงการคำนวณเบื้องต้นเท่านั้น
